プアエンドオーディオを楽しむ

こんにちは小木曽です。

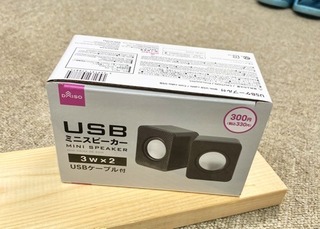

ダイソーの商品に300円スピーカーと言う商品があるのをご存知でしょうか？
アンプ内蔵型のスピーカーでUSB電源で音を増幅できる簡単スピーカーです。
ケースがふにゃふにゃで軽い音しか出せないのが短所ですが、300円という安さが
とても魅力的な商品です。

スピーカーユニット自体は悪くなくて、箱がしっかり作られてないことで
活かしきれていないと言われてましたので、箱を自作したらどうなるかを実験してみました。
いくつか工具を使用しますが、今回は会社でハンドドリルを借りられたので丁度良かったです。
工具を借りられる鍼灸院も珍しいですね、DIYには助かります。
安いユニットやアンプで良質な音質に近づける趣味をプアエンドオーディオと言うそうで、
今回はプアエンドオーディオ気分でダイソー商品と格安部品で楽しみます。

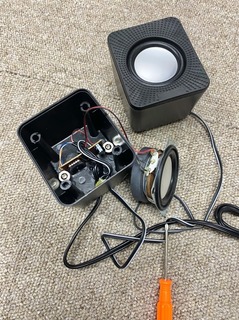

まずはスピーカー部分を取り出します。
ドライバーだけで簡単にバラバラになります。
うまく作られてますね。

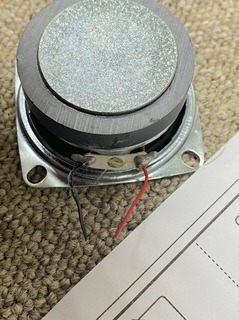

スピーカーのラインは細くて使わないのでバツっと切ってしまいましょう。

今回はペン立てを箱にします。
すでに箱型になっているので、作業工程はぐっと減ります。

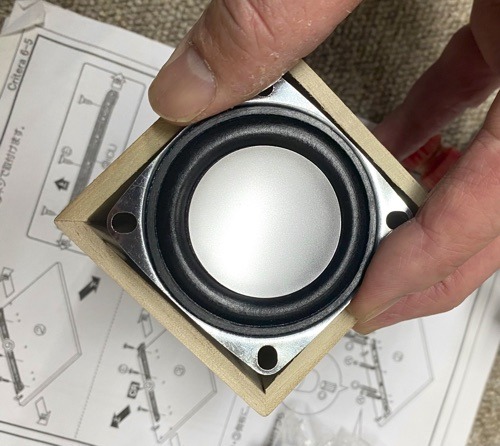

スピーカーを当てて、完成形をイメージします。
こんな感じにくっつくんですね。

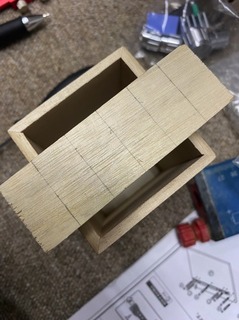

なにかビス固定用の軸受が必要なのでダイソーの木材ブロックから切り出します。

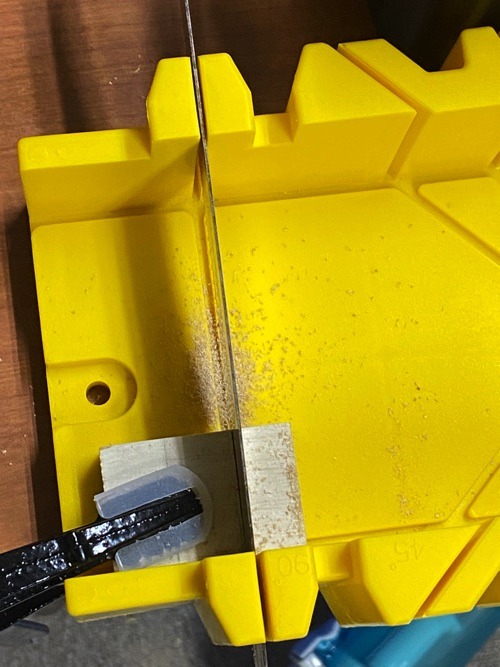

ガイドを使うとラクラクに切り出せます。

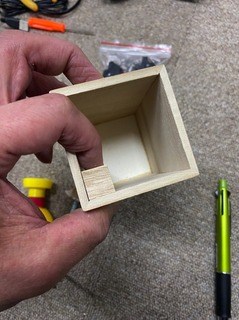

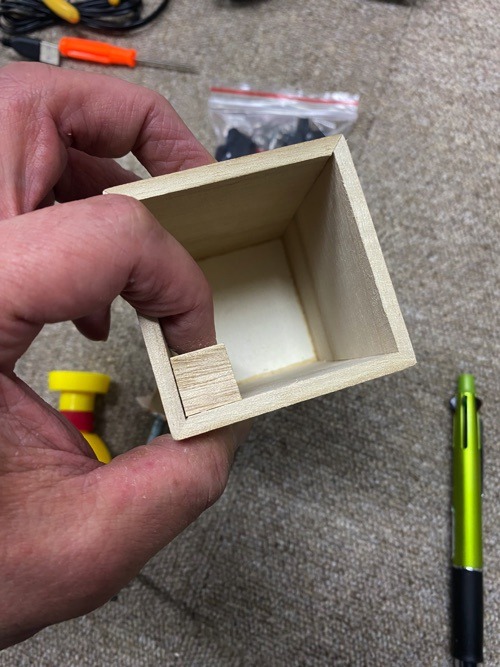

こんな感じに木工用ボンドでくっつけます。

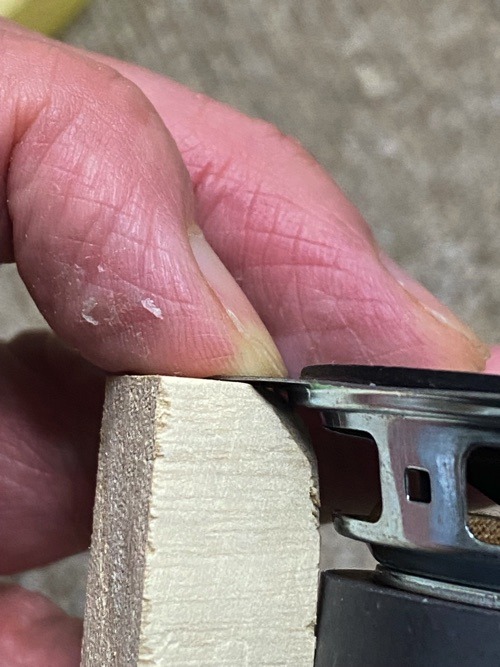

スピーカーの一部分が干渉するので削りました。

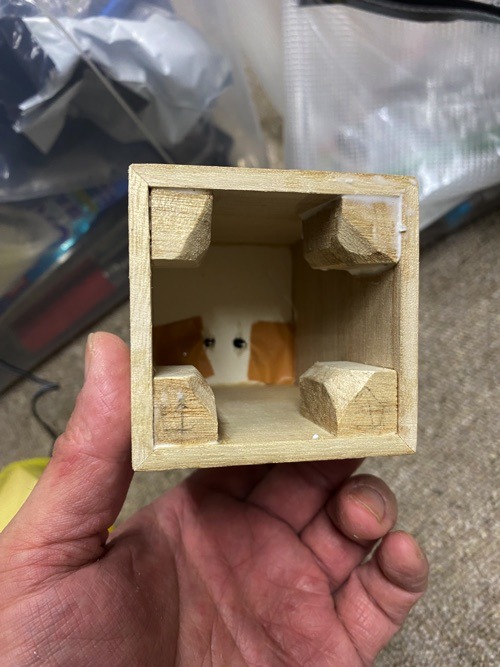

木工用ボンドでくっつけるとこんな感じです。
今回の工作で再確認しましたが、木工用ボンドはすごく使いやすい接着剤ですね。
水性なので水で落ちるし、固まるとかなり硬化します。

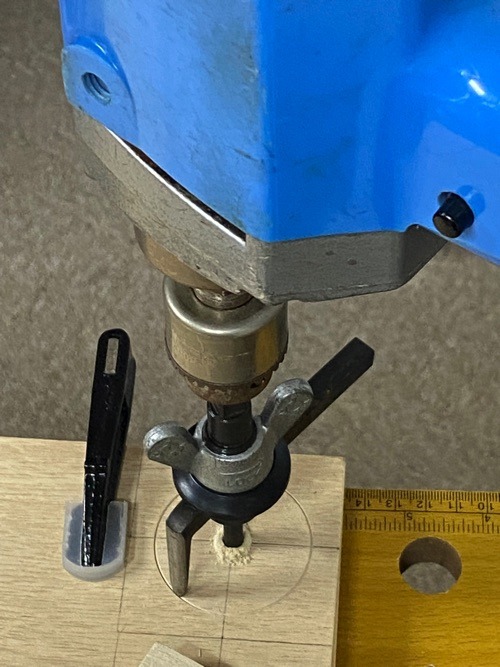

フロントパネルにスピーカー穴を開けていきます。
ハンドドリルと自在きりを使います。穴径は52ミリです。

板厚が薄いのであっという間です。
ドリルがあってよかった。

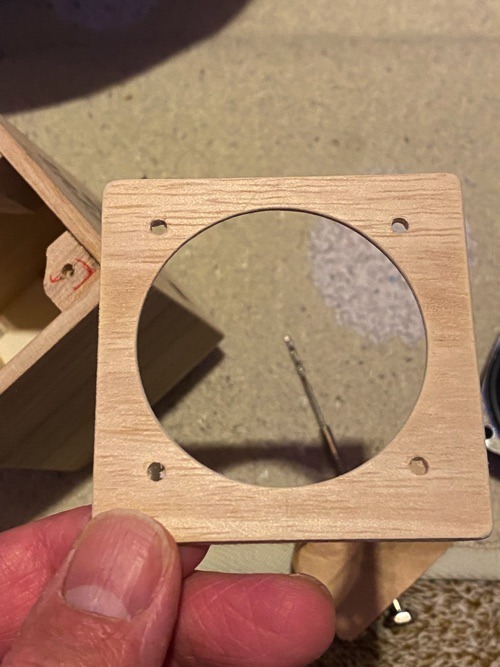

これでフロントパネルも完成です。

次にアンプからの音声信号をつなぐターミナルの設置です。
材料はAliExpressで10個で200円くらいです。

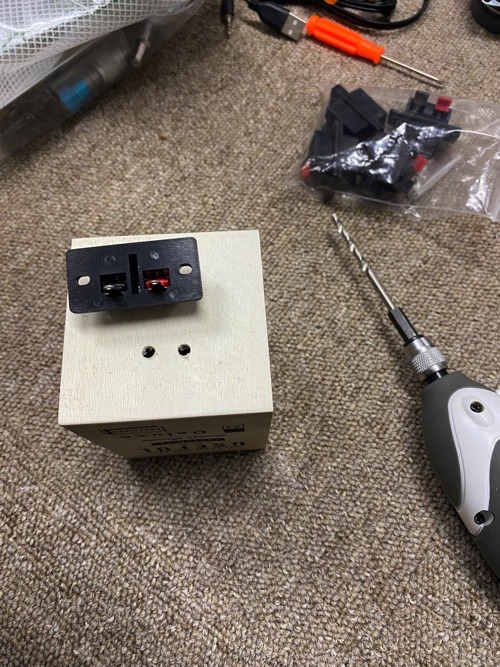

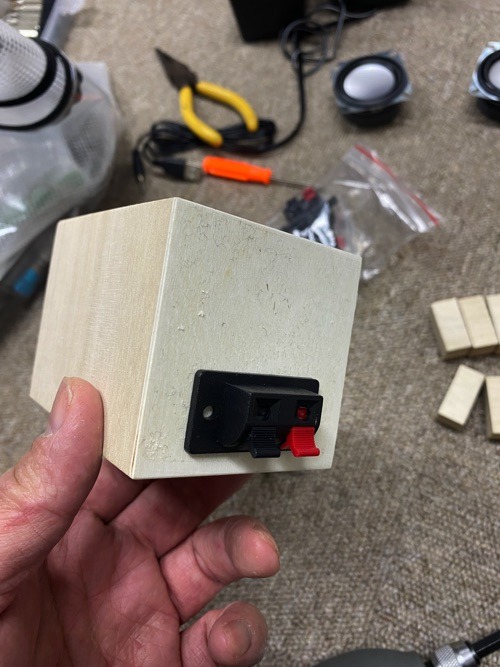

端子が入る穴を開けてボルト・ナットで固定します。
スピーカーは前面から音が出るのは当たり前ですが、後面からも低音が出ています。

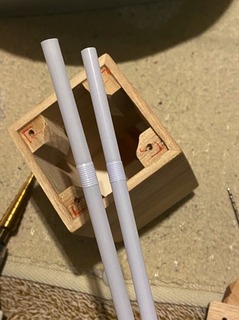

その低音を外に逃がすためのダクトを付けます。
材料はダイソーのストローです。

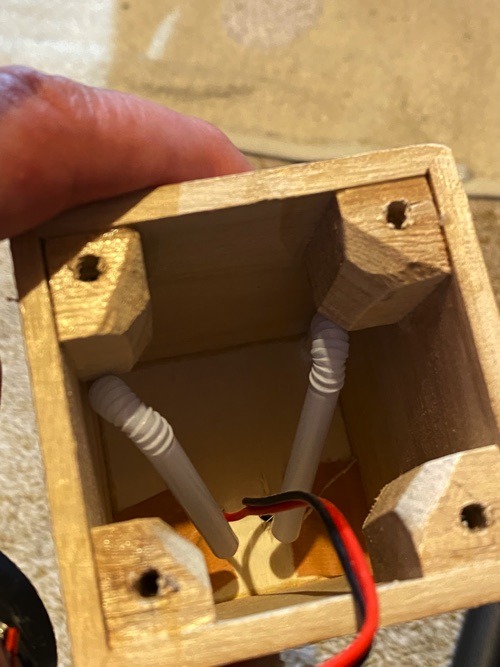

蛇腹のある部分を使ってくの字にして入れてみました。

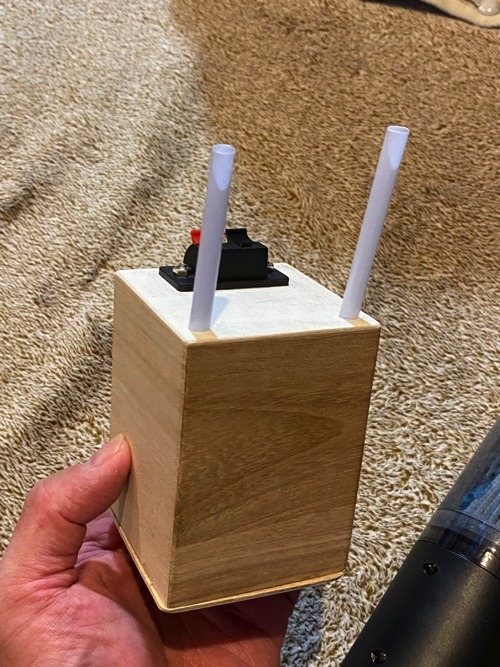

後ろは飛び出してますが、木工用ボンドで付けたら切って揃えます。

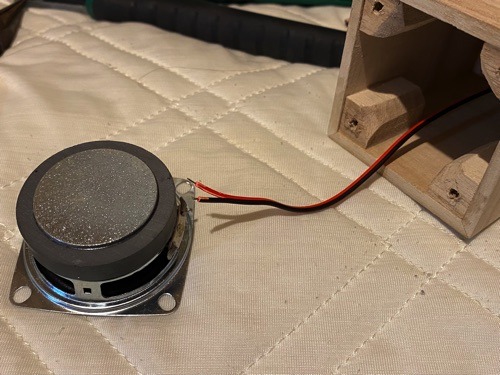

ではターミナルとスピーカーの結線です。
ラインはあまり長くても収まりが悪いのでこんな位です。

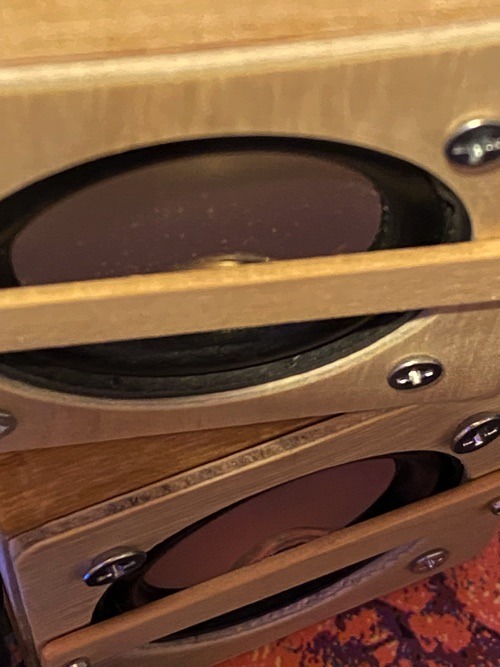

あと音が広がるようにダイソーの使い捨てマドラーで反射板を作りました。
うまく音が分かれるようにダイソーレジンで盛り上げてます。

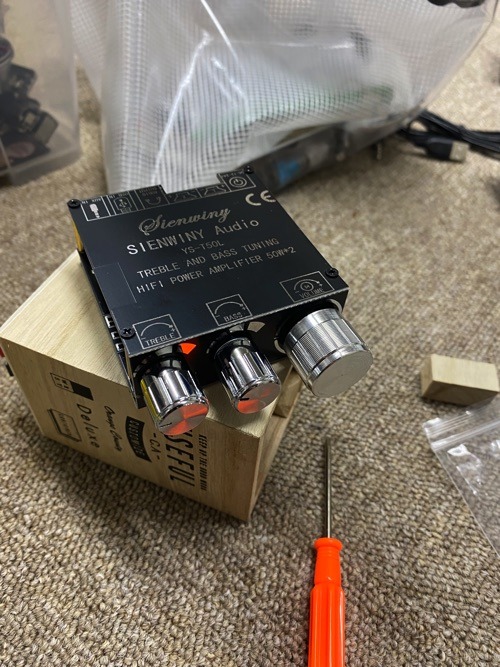

今回のアンプはこれを使います。
AliExpressで700円くらいです。

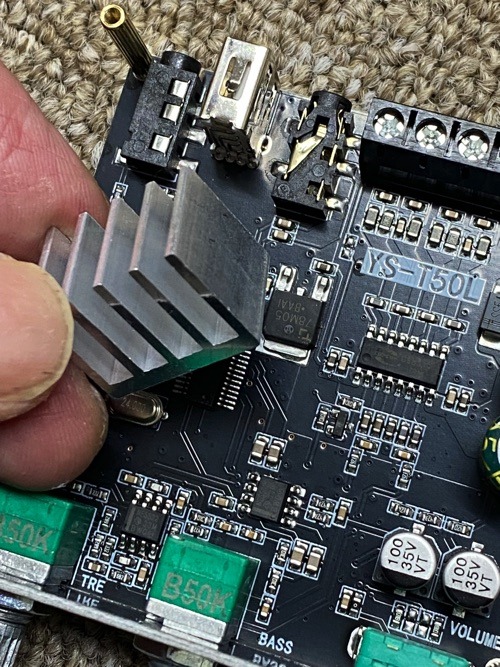

YS-T50Lだそうで自分で組み立てるタイプです。

ヒートシンクもつけるみたいですね。

横から見るとスッカスカでこれならヒートシンクいらないんじゃと思わせてくれます。

まぁとにかくドライバーだけで完成するアンプで助かります。
Bluetoothもついているそうです。

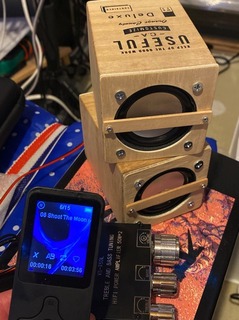

それでは500円の格安MP3プレーヤーで視聴してみます。

まずコンパクトです。低音はやはり弱いですが、もこもこした元のスピーカーの音よりは聞きやすくなりました。
スピーカーケーブルも長めにすればよりステレオ感が増していい感じです。
今回の工作実験はこれで終わりですが、緑とかにステイン塗料で塗装すればかなりいい感じのスピーカーになりそうですね。
次はもっと大きな箱で作ってみたいですね、卓上におけるサイズで作ろうかと思います。
今の時代はお金をかけなくてもオーディオは十分楽しめることがよくわかりました。
皆様も簡単工作気分で出来ますので、いかがでしょうか。
